Фильтры и чертежи

Друзья! По традиции продолжаем рассказ о нововведениях. В то время как работа над основным релизом подходит к завершению, мы уже вовсю работаем над новыми запланированными задачами. Наверняка вы уже знаете что в Renga есть возможность создавать и применять фильтры не только при работе с моделью, но и при составлении спецификаций. Так вот, в скором времени работа с чертежами будет еще удобней потому что прямо сейчас команда Hufflepuff работает над добавлением фильтров и для чертежей.

Фильтры на чертежах позволят легко отобразить только нужные объекты и не загружать чертеж лишними деталями.
Прежде чем фильтровать, не забудьте создать фильтр на основной панели в Управлении стилями > Фильтры. А дальше, чтобы воспользоваться фильтром на чертеже, выберите его в списке параметров инструмента Вид.

Например, нам нужно показать на чертеже все брусья с 1 уровня.

Создадим для этого новый фильтр на основной панели в Управлении стилями > Фильтры, где в свойствах укажем стили всех балок (брусьев) 1 уровня.

Фильтр для чертежа


Далее откроем новый чертеж, на панели инструментов выберем Вид и в параметрах укажем ранее созданный фильтр.

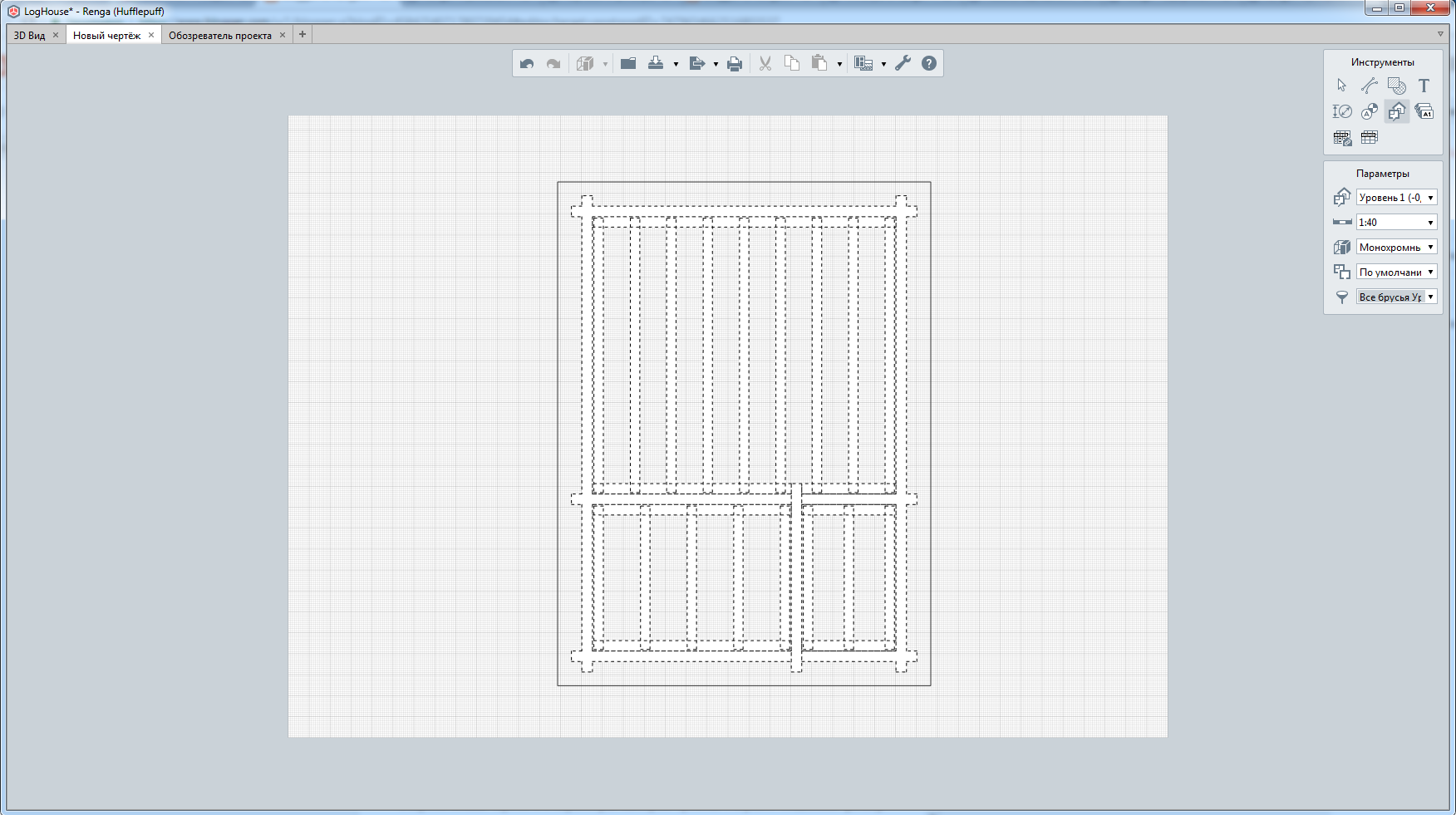

Применение фильтра на чертеже Renga

Вуаля! Полученный чертеж отобразит только нужные нам брусья!

Оставайтесь с нами чтобы не упустить другие интересные возможности Renga!
