Экспорт по вашим правилам

Пару месяцев назад мы рассказывали вам о том, какие форматы для экспорта модели добавятся в Renga 4.0. Внимательный читатель возможно отметил, что мы пообещали рассказать также о нововведениях при работе с IFC.

Что ж, наконец, пришла пора поведать о них. Формат IFC разрабатывается альянсом buildingSMART специально для обмена данными в строительной области. Если говорить точнее, это не один формат, а добрых полтора десятка, среди них есть более и менее популярные. Пожалуй, самый популярный среди них — IFC2x3. Он уже давно поддерживается Renga, и в этом релизе принцип работы с ним останется неизменным, а дальнейшая его судьба пока неизвестна.

В Renga 4.0 мы добавили экспорт в IFC4, настраиваемый пользователем. Пользователи смогут задавать какие свойства объектов передавать в IFC в зависимости от цели, а также при необходимости переопределять типы объектов. Такой подход позволит при создании проекта выполнить все требования предъявляемые государственной экспертизой к цифровой модели или определить вид модели (Model View Definition (MVD)) для других задач.

А мы, разработчики Renga, сможем легко адаптировать экспорт под будущие изменения формата IFC, вносимые альянсом buildingSMART.

Соответствие параметров и свойств, заданных в Renga, параметрам и свойствам IFC будет задаваться в файле сопоставления параметров. Этот файл в формате JSON может быть открыт в любом текстовом или специализированном редакторе, например, JSON Editor Online.

В поставке Renga будет приложен файл сопоставления параметров, который нужен для корректного экспорта в IFC4 проекта, созданного по шаблону. Вы сможете изучить его и адаптировать под свои данные и требования. Рекомендуем для каждой цели создавать копию файла и работать в ней, не нарушая структуры. Должны предупредить: для того чтобы полученная в результате экспорта информационная модель соответствовала вашим требованиям, вам придётся достаточно хорошо изучить спецификацию IFC4.

Поскольку IFC — описательный формат, в него заложено множество типов объектов, в спецификации их свыше 800. Представьте себе, если столько объектов будет в системах проектирования! Не факт, что в такой системе пользователь сможет разобраться, если даже допустить, что кто-то в силах ее разработать.

Поэтому проектировщики и Renga, и других систем используют достаточно ограниченные наборы инструментов, чтобы создать все необходимые объекты.

Но, например, эксперт при проверке проекта должен точно понимать, что за объект он видит.

Для таких случаев в Renga предусмотрены несколько специальных свойств, которые позволяют переопределить тип объекта и заполнить атрибуты IFC.

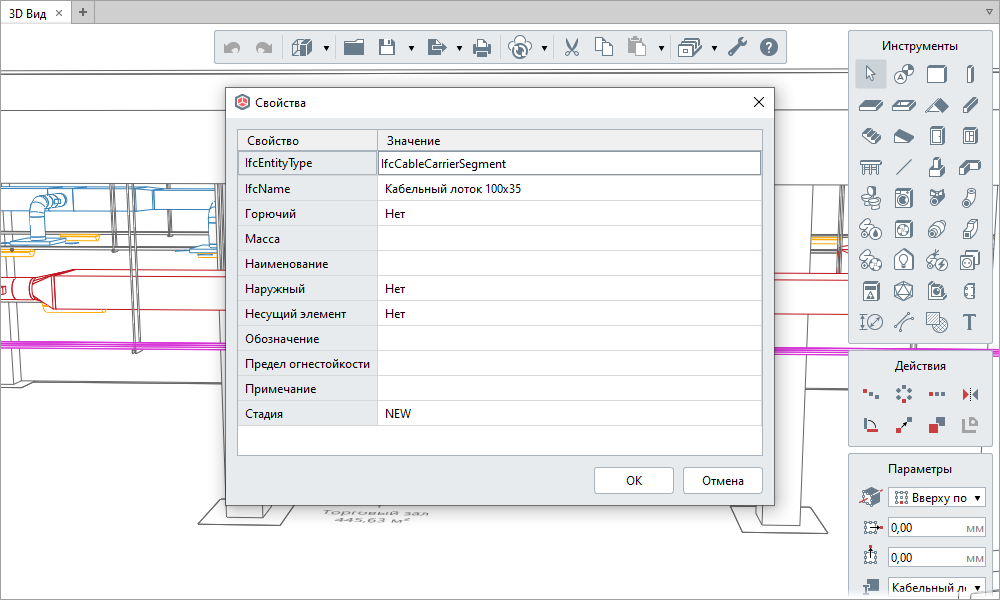

Допустим проектировщик создал кабельный лоток с помощью инструмента Балка. Чтобы переопределение произошло при экспорте модели в IFC из Renga, нужно для балки создать свойство под названием IfcEntityType и в экземпляре балки/кабельном лотке присвоить ему значение IfcCableCarrierSegment. Также необходимо создать свойство IfcName, в значениях которого написать, как этот лоток называется.

В IFC для описания балки предназначено две сущности: IfcBeam и IfcBeamType. IfcBeam описывает экземпляр объекта, а IfcBeamType тип объекта, то есть в случае Renga — стиль балки. Такое же правило работает и для кабельного лотка.

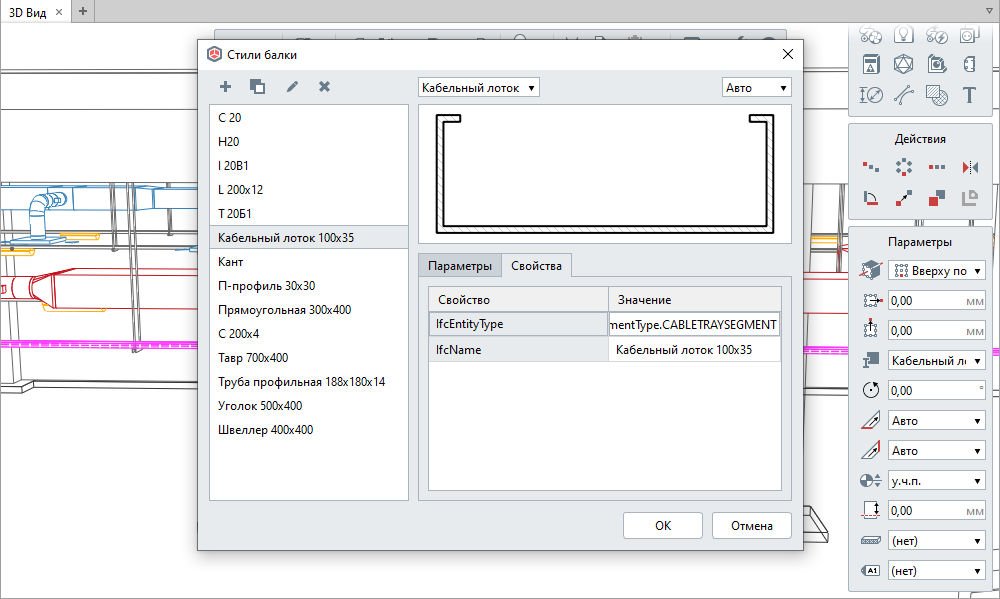

Значит, чтобы не нарушать схему, нужно связать кабельный лоток с типом, то есть добавить стилю балки свойство под названием IfcEntityType и присвоить ему значение IfcCableCarrierSegmentType.CABLETRAYSEGMENT.

Не забудьте, что для того чтобы задумка удалась, и эксперт увидел в модели кабельный лоток, файл сопоставления параметров необходимо дополнить.

Если в результате кропотливой работы полученный IFC не ответит вашим ожиданиям, то мы поможем понять как это получилось и в какой момент что-то пошло не так. Рядом с каждым файлом, экспортированным в IFC4, будет формироваться лог-файл. Он позволит вам и специалистам техподдержки разобраться, из-за чего произошла ошибка, вызвавшая нарушение схемы IFC: несоответствие типа данных или предопределенного типа объекта.

Экспорт в IFC получился достаточно гибким, надеемся, что он поможет воплотить в жизнь ваши инженерные решения, а мы не останавливаемся и продолжаем работу. Следите за новостями!
