Автоматизируем создание свойств

В статье Непоследний обзор API Renga мы рассказывали какими возможностями обладает API Renga, где искать документацию и примеры.

Сегодня поговорим о том, как c помощью простого скрипта на Python и JSON-файла можно автоматизировать создание свойств в проекте Renga.

Допустим, вы часто работаете по такой схеме: вам приходит проект от смежных специалистов. И здесь даже не важно сделан проект в Renga или он пришел к вам в формате IFC, а вы будете продолжать работу в Renga. Важно то, что в нем нет необходимого набора свойств.Поскольку набор может быть достаточно большим, вносить одни и те же свойства надоедает.

Тут на помощь приходит простая автоматизация.

Сначала давайте вспомним, какие характеристики есть у свойств объектов Renga:

  • Имя свойства.
  • Идентификатор свойства.
  • Тип свойства.
  • Если свойство типа Перечисление, то для него нужно еще создать список значений.
  • Кроме того можно определить, какие типы объектов будут обладать этими свойствами.

Что ж, на основании этих данных прорабатываем JSON-файл, его описание для одного свойства будет выглядеть примерно так:

{
  "Имя свойства": {
        "id""f27c17e1-0a5b-4208-91d3-03fa3ae719fe",
        "property_type""Enum",
        "list": ["1""2""3"],
        "object_type": ["{2B02B353-2CA5-4566-88BB-917EA8460174}""{1CFBA99C-01E7-4078-AE1A-3E2FF0673599}"
  }
}

Обязательными записями в описании тут будут только “Имя свойства” и “property_type”, все остальное можно опустить. Например, вам не важен идентификатор свойства, вы его не указываете и он будет сгенерирован скриптом. Чтобы свойство автоматически было назначено типу объекта, вам нужно скопировать и вставить в JSON уникальные идентификаторы типов объектов из справки API, если назначать будете вручную, то можно пропустить.

Наш скрипт должен прочесть данные, обработать их и передать в Renga.

Если вы не хотите вникать, как писать скрипт, но хотите его использовать, то можете:

  1. Установить последнюю версию Python.
  2. В папке установки Python из командной строки вызвать pip install pywin32.
  3. Скачать скрипт и JSON-шаблон.
  4. Отредактировать или создать новый JSON-файл так, чтобы в нем были необходимые вам свойства.
  5. Запустить скрипт из командной строки с указанием файла проекта и JSON-файла со свойствами, замените имена:

    сreate_properties.py --project "C:\Projects\test.rnp" --properties "C:\Projects\properties.json"

Если вы никогда не писали на Python, и не использовали Renga API, но хотите попробовать, то для дальнейшей работы вам надо:

  1. Скачать RengaSDK.
  2. Установить последнюю версию Python.
  3. Установить редактор кода. Мы рекомендуем Visual Studio Code, но можно использовать и Notepad ++ или онлайн-редакторы.
  4. В папке установки Python из командной строки вызвать pip install pywin32.
  5. Открыть любой скрипт из папки RengaSDK\Samples\Python в редакторе кода, запустить отладку и проверить, что все работает.

Далее в редакторе кода создаем новый файл с расширением .py. Объявляем загрузку модулей.

import sys
import os
import win32com.client

Чтобы пользователь мог сам выбрать файл проекта и файл со свойствами добавим функцию, которая будет считывать параметры командной строки при запуске скрипта. Чтобы функция работала, добавляем загрузку модуля argparse .

import argparse

def parseArgs():
    parser = argparse.ArgumentParser(description="Create properties in Renga project")
    parser.add_argument("--project"dest = "project"help="Project path"required=True)
    parser.add_argument("--properties"dest = "properties"help="Properties JSON path"required=True)
    return parser.parse_args()

Дальше нам понадобится открыть проект Renga и JSON-файл. Кстати, не забудьте его подготовить.

В файле RengaSDK\Samples\Python\OpenSaveCloseProject.py описано, как открыть проект, сохранить и закрыть. Копируем оттуда код и изменяем его с учетом того, что мы будем брать указанный ранее аргумент, как файл проекта.

if __name__ == '__main__':
    args = parseArgs()

    # открываем Renga в фоновом режиме
    app = win32com.client.Dispatch("Renga.Application.1")
    app.Visible = False

    # открытие проекта
    print("Открытие проекта: " + args.project)

    result = app.OpenProject(args.project)
    if result != 0:
        print("Ошибка открытия проекта")
        exit(1)

    print("Получение проекта")
    project = app.Project
    if project == None:
        print("Ошибка получения проекта")
        exit(1)

Дальше мы будем работать со свойствами, поэтому нужно задать обращение к Менеджеру Свойств Renga.


    property_mng = project.PropertyManager

Создаем словарь, который будет устанавливать соответствие заданных пользователем типов свойств - типам свойств Renga согласно справке API.


    # типы свойств, см. http://help.rengabim.com/api/group__properties.html
    prop_type_dict = {"Double"1"String"2"Angle"3"Area"4"Boolean"5"Enum"6"Int"7"Length"8"Logical"9"Mass"10"Volume"11

Дальше будем загружать данные из json-файла. Чтобы загрузка работала, в первой строке скрипта подключим JSON.

import json

Продолжаем писать скрипт. После словаря открываем выбранный JSON-файл.


    # парсинг json
    with open(args.properties) as properties:
        # загрузка данных
        data = json.load(properties)

        for element, values in data.items():
            # имя секции принимаем за имя свойства
            prop_name = element
            # определяем тип объекта
            prop_type = values['property_type']
            prop_type_id = prop_type_dict.get(prop_type)

            # описание свойства
            prop_desc = property_mng.CreatePropertyDescription(prop_name, prop_type_id)
            # добавление списка, если тип свойства - перечисление
            if prop_type == "Enum":
                enumeration_items = values['list']
                prop_desc.SetEnumerationItems(enumeration_items)

            # определение uuid
            if 'id' in values:
                prop_id = values['id']
            else:
                prop_id = uuid.uuid1()

            # регистрация свойства
            property_mng.RegisterPropertyS2(prop_id, prop_desc)

            # присваивание свойства всем выбранным типам объектов.             # Типы объектов задаются по # uuid типа объекта, которому нужно присвоить заданные значения             # см. http://help.rengabim.com/api/group___object_types.html
            if 'object_type' in values:
                for object_type_id in values['object_type']:
                    property_mng.AssignPropertyToTypeS(prop_id, object_type_id)
                print("Свойство " + prop_name + " назначено")


Чтобы проверить скрипт запустите командную строку на папке скриптов, выберите скрипт и укажите аргументы:

C:\Projects\RengaSDK\Samples\Python>create_properties.py --project "C:\Projects\test.rnp" --properties "C:\Projects\RengaSDK\Samples\Python\properties.json"

При запуске скрипта у вас откроется проект в Renga, в нем создадутся свойства, перечисленные в JSON-файле и, если там указаны идентификаторы типов объектов, у выбранных типов в проекте Renga появятся новые свойства. А если не указаны идентификаторы, то их можно увидеть во вкладке Все свойства в редакторе Свойств.

Исходное состояние свойства объекта

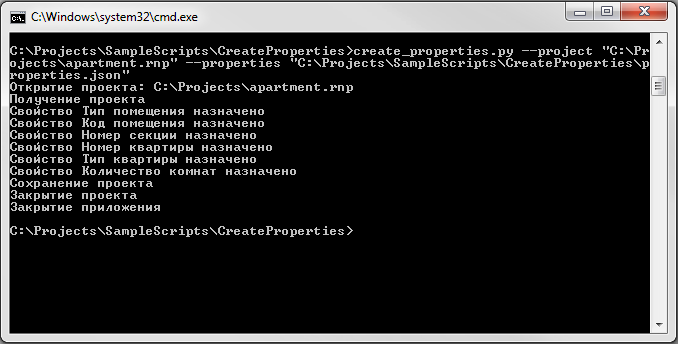

Работа скрипта создания свойств


Свойства объектов после работы скрипта

Если вы хотите, чтобы свойствам присваивались определенные значения, то вы можете это так же cделать с помощью скрипта. Как это сделать, показано в примере CreateProperty.py.

В общем, используйте наш скрипт, дорабатывайте его, задавайте вопросы. И, как всегда, следите за новостями!

Комментарии

Анонимный написал(а)…
Есть ли способ таким образом не только создать параметр, но и заполнить? То есть я знаю что для "Стена" вновь создаваемый параметр "Тип" будет со значением "Стена"
Разработчики Renga написал(а)…
Да, посмотрите пример в SDK CreateProperty.py.
Анонимный написал(а)…
У объекта можно добавлять пользовательские свойства. А как работать с ними? (изменять их и удалять если не знаешь их propertyid) Есть ли метод который позволяет получать id свойства?
Разработчики Renga написал(а)…
Ответ на ваши вопросы здесь:
https://help.rengabim.com/api/interface_i_property_manager.html
Анонимный написал(а)…
Там нету такого метода поэтому и написал)
Анонимный написал(а)…
Там есть метод GetPropertyid но там входной параметр это индекс свойства
Анонимный написал(а)…
Что такое индекс свойства?
Разработчики Renga написал(а)…
Это порядковый индекс в списке свойств.
Посмотрите еще примеры в SDK.
Анонимный написал(а)…
Я пишу на пайтон и там всего два примера которые я уже изучил там про индекс нету(
Анонимный написал(а)…
Можно пример или как узнать этот индекс свойства?
Анонимный написал(а)…
Помочь не сможете так ренга?
Анонимный написал(а)…
Посмотрите примеры на других языках, алгоритм тот же.
Анонимный написал(а)…
Про пользовательские свойства ничего(
Анонимный написал(а)…
Здравствуйте. Используя метод GetPropertyId() я столкнулся с проблемой, я не понимаю к чему нужно обращаться ведь если обращаться к PropertyManager выдает ошибку неправильный параметр, хотя в документации написано ,что нужно использовать параметр типа int.
