Вспоминаем свойства

Здравствуйте, дорогие читатели! Есть хороший повод вспомнить о том, как работать со свойствами.

В следующем выпуске Renga появится возможность добавлять свойства материалов, стилей систем и стилей электрических линий. То есть наполнять проект необходимой информацией станет проще.

Свойства объектов – это свойства, которые создает пользователь, чтобы получить необходимую информацию из модели в чертежах, спецификациях и сметах, а также чтобы было удобнее управлять объектами с помощью фильтров. Кроме того, свойства используются для передачи необходимой информации о модели в формат IFC.

Свойства могут быть созданы как для объектов, так и для стилей объектов.

О том как создать свойства в Renga читайте в справке, но напомним, что вы также можете создавать свойства с помощью Renga API. Пару месяцев назад мы рассказывали о том, как написать скрипт, посмотрите заметку Автоматизируем создание свойств, если недавно к нам присоединились или пропустили.

Как определить – создавать свойство для объекта или для стиля объекта?

Если свойство создано для объекта, то значения можно заполнить отдельно для каждого объекта, созданного с помощью одноименного инструмента, в модели. В этом случае значения могут быть у всех объектов разными.

Если свойство создано для стиля объектов, то значение задается в редакторе стиля и будет одним для всех объектов этого стиля.

Хочется напомнить, что назначить свойства отдельному объекту можно с помощью команды Свойства в контекстном меню или с помощью расширения Обозреватель проекта.

Свойства объекта

Через команду контекстного меню можно задать свойство нескольким выбранным объектам одновременно.

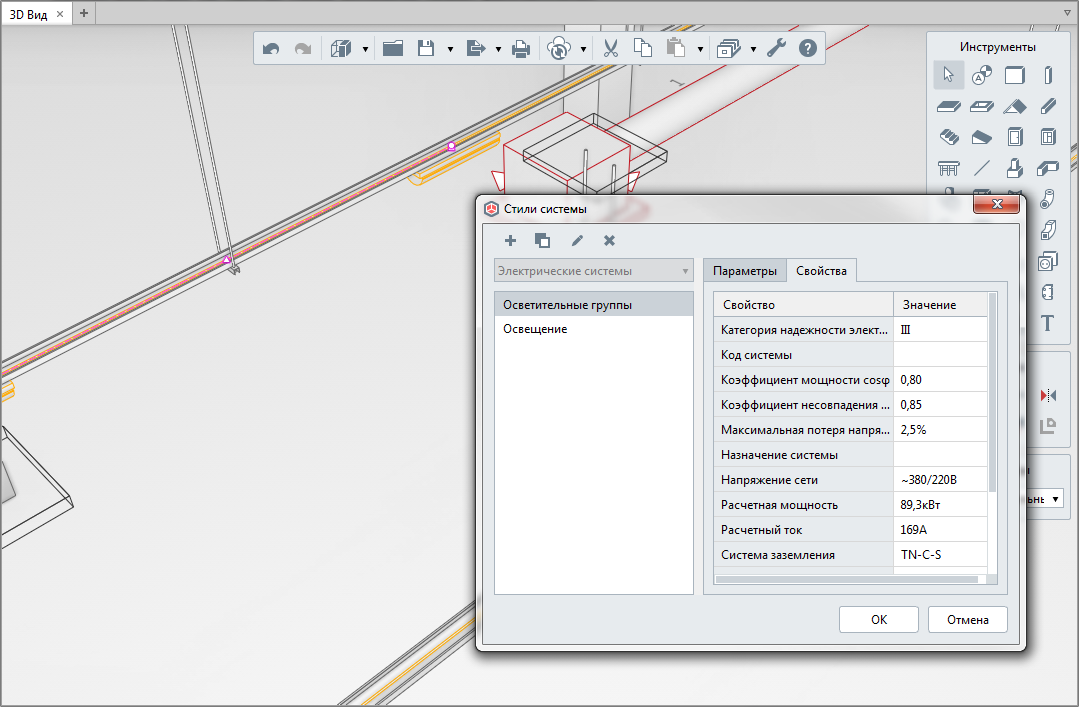

Стилю объекта или материалу значения свойств присваиваются во вкладке Свойства в редакторе стилей.

Свойства стиля объекта

Помимо классической проектно-сметной документации свойства также могут пригодиться при экспорте модели в формат IFC для переопределения типа объектов. Об этом мы рассказывали в заметке Экспорт по вашим правилам. Свойства, которые нужно использовать для переопределения объектов ищите в справке, в версии 4.3 их список тоже дополнится, переопределять можно будет не только экземпляры объектов, но и стили.

Следующий релиз уже скоро, следите за новостями!
